Entretoises cylindriques lisses

Plan 2D

Description

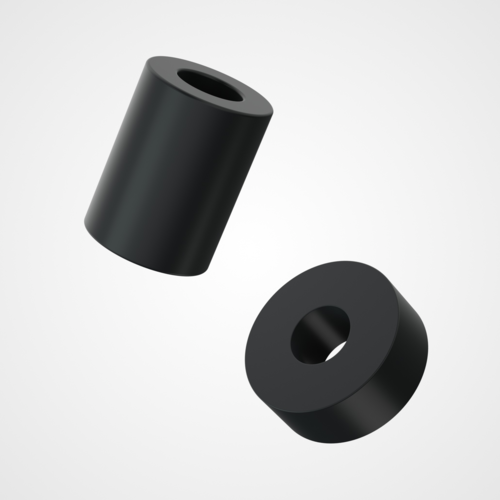

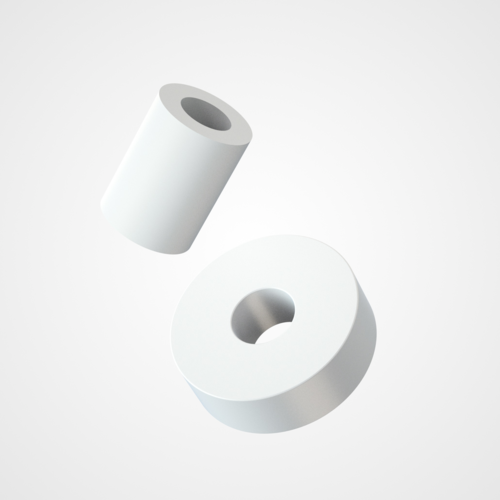

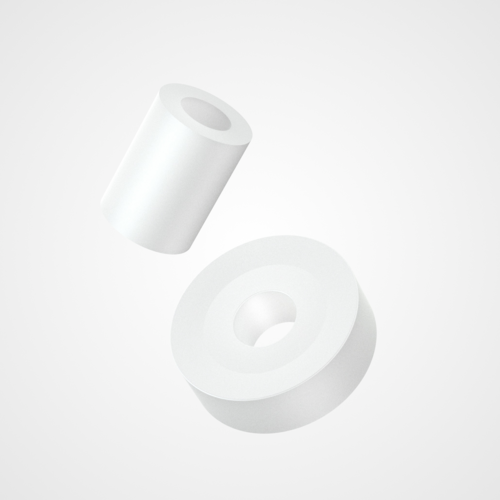

Les entretoises cylindriques lisses plastiques sont des pièces rigides qui assurent un écartement constant entre deux éléments de construction. Ces entretoises de forme tubulaire ont pour fonction principale l'isolation thermique et électrique des composants.

Avantages

Isolantes, les entretoises absorbent le bruit et les vibrations. Elles ne conduisent pas l'électricité.

Qualités

La grande résistance à la température et aux liquides de ces entretoises engendre une sécurité d’utilisation maximale pour un large domaine d’applications et tout particulièrement dans l’électronique.

Utilisation

Ces entretoises sont utilisées pour isoler une vis ou pour assurer un écartement constant entre deux éléments de construction et pour améliorer la résistance.

Filtrer

Couleur

Matière

Compatibilité entre les filetages métriques et les entretoises lisses

Les diamètres intérieurs correspondent en grande partie aux diamètres normalisés des trous de passage selon la norme ISO 273. Les entretoises lisses cylindriques conviennent ainsi aux vis métriques et filetages suivants :

Diamètre intérieur d	Filetage compatible
de 1,3 à 1,5 mm	M1,2
de 1,5 à 1,8 mm	M1,4
de 1,7 à 2,0 mm	M1,6
de 2,0 à 2,2 mm	M1,8
de 2,2 à 2,6 mm	M2
de 2,7 à 3,1 mm	M2,5
de 3,2 à 3,6 mm	M3
de 3,7 à 4,2 mm	M3,5

Diamètre intérieur d	Filetage compatible
de 4,3 à 4,8 mm	M4
de 4,8 à 5,3 mm	M4,5
de 5,3 à 5,8 mm	M5
de 6,4 à 7,0 mm	M6
de 8,4 à 10,0 mm	M8
de 10,5 à 12,0 mm	M10
de 13,0 à 14,5 mm	M12
de 15,0 à 16,5 mm	M14

Diamètre intérieur d	Filetage compatible
de 17,0 à 18,5 mm	M16
de 19,0 à 21,0 mm	M18
de 21,0 à 24,0 mm	M20
de 23,0 à 26,0 mm	M22
de 25,0 à 28,0 mm	M24
de 28,0 à 32,0 mm	M27
de 31,0 à 35,0 mm	M30

Nous vous recommandons de commander des échantillons afin de vérifier au préalable leur ajustement avec les vis utilisées.
