Wasserstrahlschneiden: Konstruktionsfreiheit für Kunststoffe und Elastomere
In der Befestigungs- und Dichtungstechnik sind präzise gefertigte Bauteile und optimale Passform entscheidend für Funktionalität, Langlebigkeit und Sicherheit. Besonders bei der Herstellung von Verbindungselementen aus PA, PE, PP, POM oder PTFE, sowie Dichtungen aus synthetischen Elastomeren, wie z.B. NBR, EPDM oder Neopren, hat sich das Wasserstrahlschneiden als leistungsstarkes und vielseitiges Verfahren etabliert.

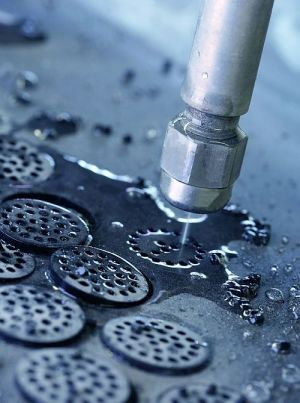

Wie funktioniert Wasserstrahlschneiden?
Beim Wasserstrahlschneiden wird Wasser unter extrem hohem Druck (> 3000 bar) durch eine sehr feine Düse gepresst. Der dabei entstehende Strahl erreicht eine Geschwindigkeit von etwa 900 Meter pro Sekunde und sorgt für einen sauberen, gratfreien Schnitt, auch bei geringen Radien ab 0,04 mm.
Wasserstrahlschneiden: Hohe Präzision und Konturtreue
Ein wesentlicher Vorteil des Wasserstrahlschneidens liegt im verschleißfreien Verfahren, das keine besonderen Werkzeuge erfordert und daher besonders wirtschaftlich ist. Der gleichbleibend „scharfe“ Wasserstrahl gewährleistet eine konstant hohe Präzision über die gesamte Fertigung von Kunststoffteilen und Verbindungselementen hinweg. Dadurch entstehen sehr saubere, nahezu gratfreie Schnittkanten, die in der Regel keine Nachbearbeitung erfordern.
Konstruktion ohne thermische Einschränkungen
Ein weiterer Vorteil liegt im kalten Trennverfahren. Im Gegensatz zu thermischen Bearbeitungsprozessen entstehen keine Wärmeeinflusszonen, die sich auf die Materialeigenschaften von Polyamid oder anderen Kunststoffen auswirken und zu Gefügeveränderungen führen könnten. Auch dickere Werkstücke aus elastischen bzw. weichen Materialien, wie z. B. Dichtungen aus Neopren, NBR oder EPDM, bleiben dimensionsstabil.
Individuelle Kunststoffteile – große Gestaltungsfreiheit
Die direkte Übernahme von CAD-Daten ermöglicht eine nahtlose Umsetzung von Konstruktionsdaten in die Fertigung der Kunststoffteile. Geometrieänderungen können schnell und ohne zusätzlichen Werkzeugaufwand realisiert werden, was besonders in Entwicklungsphasen oder bei Variantenfertigung von Vorteil ist. Je nach eingesetzter Düsengröße liegt der effektive Schneidradius typischerweise zwischen 0,04 und 0,4 Millimetern, wodurch auch Kunststoffteile und Verbindungselemente mit feinen Konturen gefertigt werden können.
Wasserstrahlschneiden ermöglicht komplexe Formen und filigrane Geometrien
Darüber hinaus eignet sich Wasserstrahlschneiden sowohl für kurzfristige Muster- und Prototypenfertigung als auch für Vorserien. Die Bandbreite der Anwendungen reicht von Kunststoff-Unterlegscheiben auf Maß bis hin zu Teilen nach Zeichnung, wie z. B. Kunststoffteilen mit komplexen Geometrien und filigranen Präzisionsteilen mit feinen Aussparungen oder dünnwandigen Bereichen. Gleichzeitig sorgt die intelligente Schnittführung für eine optimale Materialausnutzung in der Serienfertigung von Kunststoffteilen. Parallelschnitte mit mehreren Schneidköpfen steigern die Produktivität zusätzlich.
Sprechen Sie uns an!FAQ – Wasserstrahlschneiden von Kunststoff-Verbindungselementen & Dichtungen
Welche Vorteile bietet das Wasserstrahlschneiden von Verbindungselementen aus Kunststoff?
Das Wasserstrahlschneiden ist ein besonders präzises und vielseitiges Fertigungsverfahren für Verbindungselemente aus Kunststoff und Dichtungen. Zu den wichtigsten Vorteilen zählen:
- Hohe Präzision und exakte Konturtreue
- Gratfreie Schnittkanten ohne Nachbearbeitung
- Kaltes Schneidverfahren ohne thermische Belastung
- Keine Werkzeugkosten und kein Werkzeugverschleiß
- Ideal für komplexe Geometrien und filigrane Bauteile
- Schnelle Umsetzung von CAD-Daten
Welche Kunststoffe lassen sich mit Wasserstrahl schneiden?
Mittels Wasserstrahlschneiden können Kunststoffteile aus Polyamid (PA), Polyethylen (PE), Polypropylen (PP), Polyoxymethylen (POM) oder Polytetrafluorethylen (PTFE) mit hoher Präzision und materialschonend gefertigt werden. Auch elastische Werkstoffe wie NBR, EPDM und Neopren eignen sich hervorragend für das Verfahren. Besonders bei der Herstellung von Dichtungen bietet das Verfahren eine hohe Präzision, saubere Schnittkanten und große Gestaltungsfreiheit.
Warum ist Wasserstrahlschneiden ideal für Verbindungselemente und Dichtungen?
Das Verfahren eignet sich besonders für Verbindungselemente und Dichtungen, da
- keine Materialveränderungen durch Hitze entstehen
- auch weiche und elastische Materialien formstabil bleiben
- feinste Konturen und Ausschnitte realisierbar sind.
Das sorgt für eine hohe Passgenauigkeit und lange Lebensdauer der Bauteile.
Wie präzise ist das Wasserstrahlschneiden von Kunststoff?
Das Wasserstrahlschneiden ermöglicht extrem feine Schnitte mit Schneidradien ab ca. 0,04 mm. Dabei entstehen sehr saubere, nahezu gratfreie Schnittkanten bei gleichbleibend hoher Qualität – auch in der Serienfertigung.
Welche Geometrien sind beim Wasserstrahlschneiden von Kunststoffteilen möglich?
Das Verfahren ermöglicht 1) komplexe und individuelle Konturen, 2) filigrane Strukturen, 3) enge Radien und feine Aussparungen und 4) dünnwandige Bauteile. Damit bietet Wasserstrahlschneiden maximale Konstruktionsfreiheit für Kunststoffteile.
Ist Wasserstrahlschneiden für Prototypen und Kleinserien geeignet?
Ja, das Verfahren ist ideal für Prototypenentwicklung, Kleinserienfertigung und individuelle Sonderanfertigungen, wie z. B. Dichtungsscheiben auf Maß. Durch den Wegfall von Werkzeugen können Änderungen schnell und kosteneffizient umgesetzt werden.
